DGG型单轨式刮泥机

应用场合

    单轨式刮泥机，又名单轨水下刮泥机，适用于污水处理工程、给水厂或污水处理厂矩形沉淀池的刮泥，是一种较新结构的水下刮泥机。

单轨刮泥机的刮板在回转链条的带动下，将平流沉淀池底的污泥从出水区刮向进水区，最后将污泥刮到进水区域的集泥坑内集中排出，代替传统的边行走边抽吸的虹吸式排泥机。

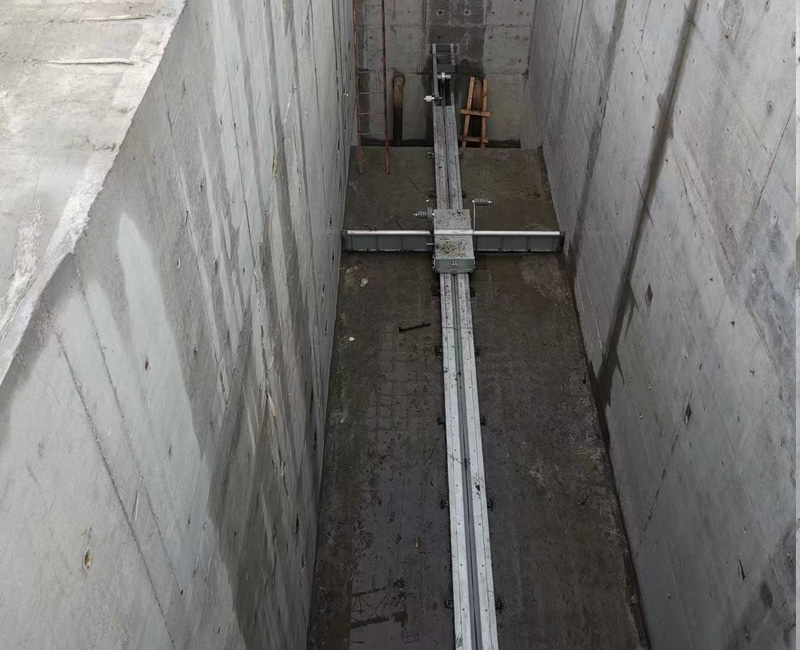

结构组成:单轨水下刮泥机由驱动装置、牵引装置、收放装置、导向轮组、刮泥台车、限位控制装置、轨道组件、提升装置等组成。

工作原理

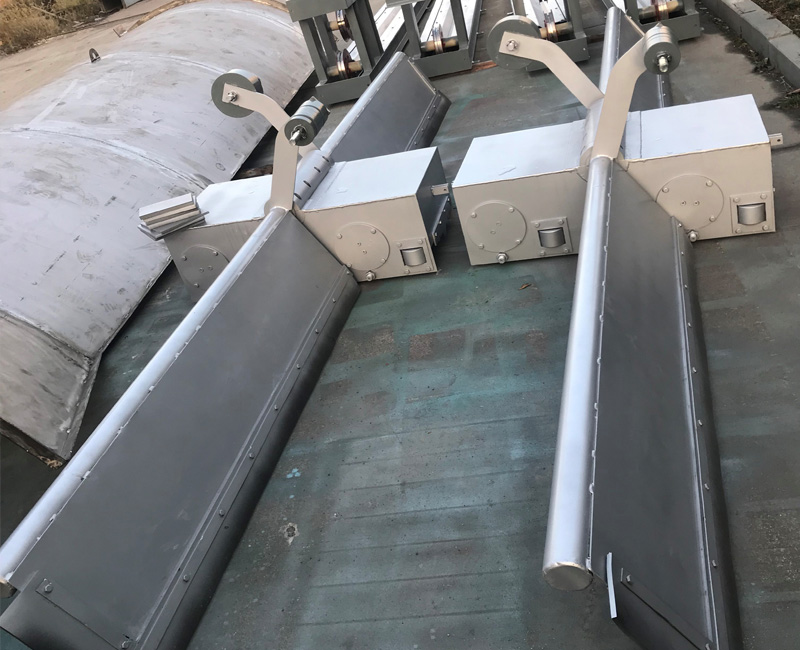

    单轨刮泥机采用环形链条传动，环形链条分别绕过牵引装置上的驱动链轮、各导向链轮、台车，形成一个回转机构；控制装置通过牵引装置，控制设置于轨道上的台车；台车的两侧设置有刮板。工作时，在驱动装置的带动下，牵引链条牵引刮泥台车在池底不断往返运行，期间由台车上的刮泥板不断将池底泥砂及沉积物刮入集泥槽，再由排泥管排出。刮泥台车上大、小刮泥板垂直竖立，即与池底成90度角，朝集泥槽方向行进的过程为刮泥过程；当台车到达指定位置完成一个刮泥过程后台车开始返程运行，此时，刮泥板由垂直竖立缓慢翻转成与池底保持平行；刮泥板与池底保持平行，可有效防止刮泥台车返程过程对污泥的搅动，保证了污泥的沉淀效果。常采用两台刮泥台车左右布置的形式连续往返交替进行刮泥，保证了池底污泥清除。

技术特点

        1、驱动所需电机功率小，节能减排

        2、占地面积小，节约用地、提高水质

        3、环链结构，使用寿命长

        4、单台池体负荷大，其处理量大

        5、结构精巧，转动部件少，运行维护方便
