反硝化深床滤池系统工艺包

应用场合

        1.反硝化深床滤池是集生物脱氮及过滤功能合二为一的处理单元，是业界认可度较高的脱氮及过滤并举的处理工艺。滤料采用2～3mm石英砂介质，滤床深度通常为1.83m，滤池可保证出水SS低于5mg/L以下。绝大多数其它类型滤池表层很容易堵塞或板结，在进水运行后会很快失去水头，而反硝化深床滤池独特的均质石英砂允许固体杂质透过滤床的表层，深入滤池的滤料中，达到整个滤池纵深截留固体物的优异效果。

        2.反硝化深床滤池作为一种较新型的污水深度处理技术，特别适用市政污水处理厂提标改造。由于市政污水处理厂二级出水含有一定的氮和磷，避免大量硝酸盐排入水体，对饮用水水源造成严重污染从而造成水体的富营养化等场合，采用反硝化深床滤池技术可以达到地表水四类水的标准。反硝化深床滤池其它的应用领域包括：中水回用、钢铁厂中水回用、焦化废水处理、化工废水回用、机械加工厂中水回用等。

        3.由于反硝化滤池具有占地面积较少，在反硝化脱氮的同时，兼有去除悬浮物的功能，因此大多将其设置在二级生物处理单的后须，作为深度去除脱氮（后置反硝化）、SS去除的强化工艺。也有部分处理水量较小的水厂，将反硝化滤池设计在二级生物处理段和硝化滤池串联使用（前置反硝化）。

结构组成

        1.滤料：硬硅质砂，尺寸范围1.7～3.35mm

        2.砾层：圆形硬硅质砂，尺寸范围3～19mm

        3.滤砖：配气布水滤砖，反硝化专用，为滤池提供超强的反冲洗气水分配性能，HDPE材质

        4.进气管：当需要进气管配置时，不锈钢的进气管能够提供均匀的反冲洗气水分配

        5.堰板：使滤池与反冲洗水槽分开，为进水和反冲洗出水的均匀分配提供条件

        6.阀门：自动和手动的阀门控制水和空气的进出

        7.碳源存储和供给系统：通常设计为乙酸钠等，根据进入滤池的硝酸氮量来控制碳源投加量

        8.反冲洗泵：为滤池提供滤料的反冲洗水和氮气释放系统反冲洗水

        9.反冲洗罗茨风机：为滤池滤料提供反冲洗空气

        10.控制系统：分自控（主控柜及成套程序控制软件）和配电柜

        11.其它附件：如现场仪表（电磁流量计、硝酸盐分析仪、溶解氧分析仪、超声波液位计等）、驱氮装置及配套空压机等

工作过程

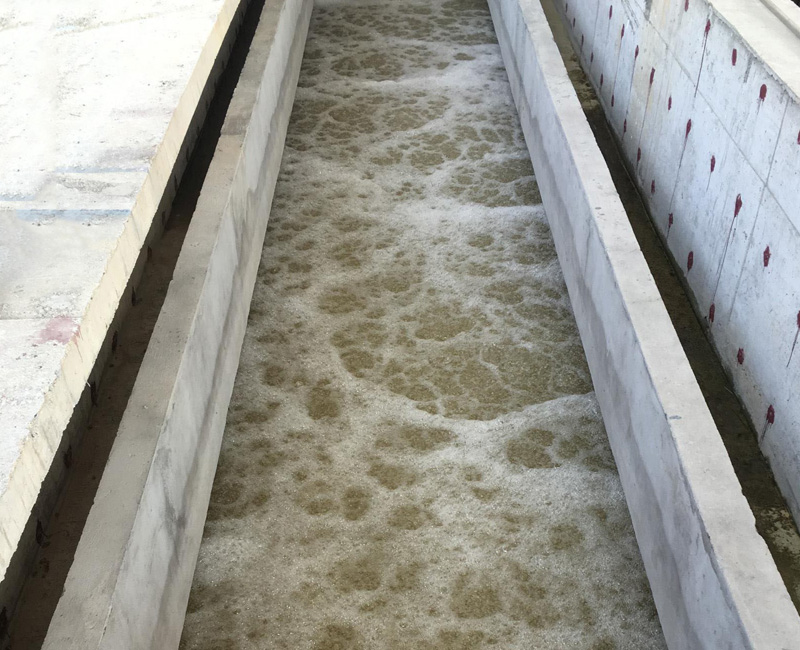

    正常进水→空气反洗→气水联合反洗→单独水洗→去除氮气

技术特点

        1.滤砖结构独特，反冲洗水强度均匀无盲区

        2.反洗空气强度控制均匀，反洗效果好

        3.滤砖材质为HDPE （高密度聚乙烯），使用寿命长

        4.池体结构简单，不需要任何预埋件，不需要任何滤粱和滤柱，节省投资

        5.单池完成反硝化过程与过滤过程，可同时去除SS、TP和TN

        6.全自动控制，操作简单
